Кейс. Транспортная гофротара с ложементом для дорогостоящей музыкальной установки

Описание

При разработке этой упаковки мы отталкивались, в основном, от формы прибора. Эта музыкальная установка имеет клиновидную форму и если ее вписывать в коробку квадратного формата, то у нас очень удачно остается целый угол для того, чтобы разместить в нем адаптер. Поскольку процесс этого прибора подразумевал отправку Почтой России, а, следовательно, риски механических повреждений с ней связанные, то мы сразу определились с двумя критериями упаковки: 1) она должна быть выполнена из прочного пятислойного гофрокартона 2) прибор нужно фиксировать внутри упаковки в подвешенном состоянии, чтобы отдалить его от краев упаковки и придать ему статичное положение.

Вся конструкция упаковки предусматривала наличие 4 элементов:

  • 1 базовая форма (упаковочный корпус)
  • 1 ложемент
  • 2 фиксатора.
Для корпуса мы взяли обычную транспортную четырехклапанную конструкцию, это самая бюджетная в изготовлении форма.

Ложемент

Ложемент мы сделали по принципу оберточной упаковки с замочком, который при сгибании образовывал трапециевидную форму и был адаптирован под свободное место в упаковке. Еще в нем была предусмотрена ниша для адаптера. Адаптер вставляется таким образом, что самая хрупкая его часть — вилка, ни с чем не контактирует и находится на достаточном удалении от остальных предметов упаковки.

С двух боковых граней ложемента мы оставили полосы гофрокартона, которые встают в распор и точь-в-точь фиксируют весь ложемент по формату базовой конструкции. Еще в ложементе было предусмотрено 2 «зубчика», которые удерживали инструкцию по эксплуатации прибора и сам прибор по одной из граней, так как они размещаются под наклоном. Сверху адаптера вкладывается инструкция А4 формата (на видео наш образец с металлической пружиной, инструкция заказчика не имеет деталей, которые могут повредить поверхность прибора). Поверх инструкции уже устанавливается сам прибор с фиксаторами.

Фиксаторы

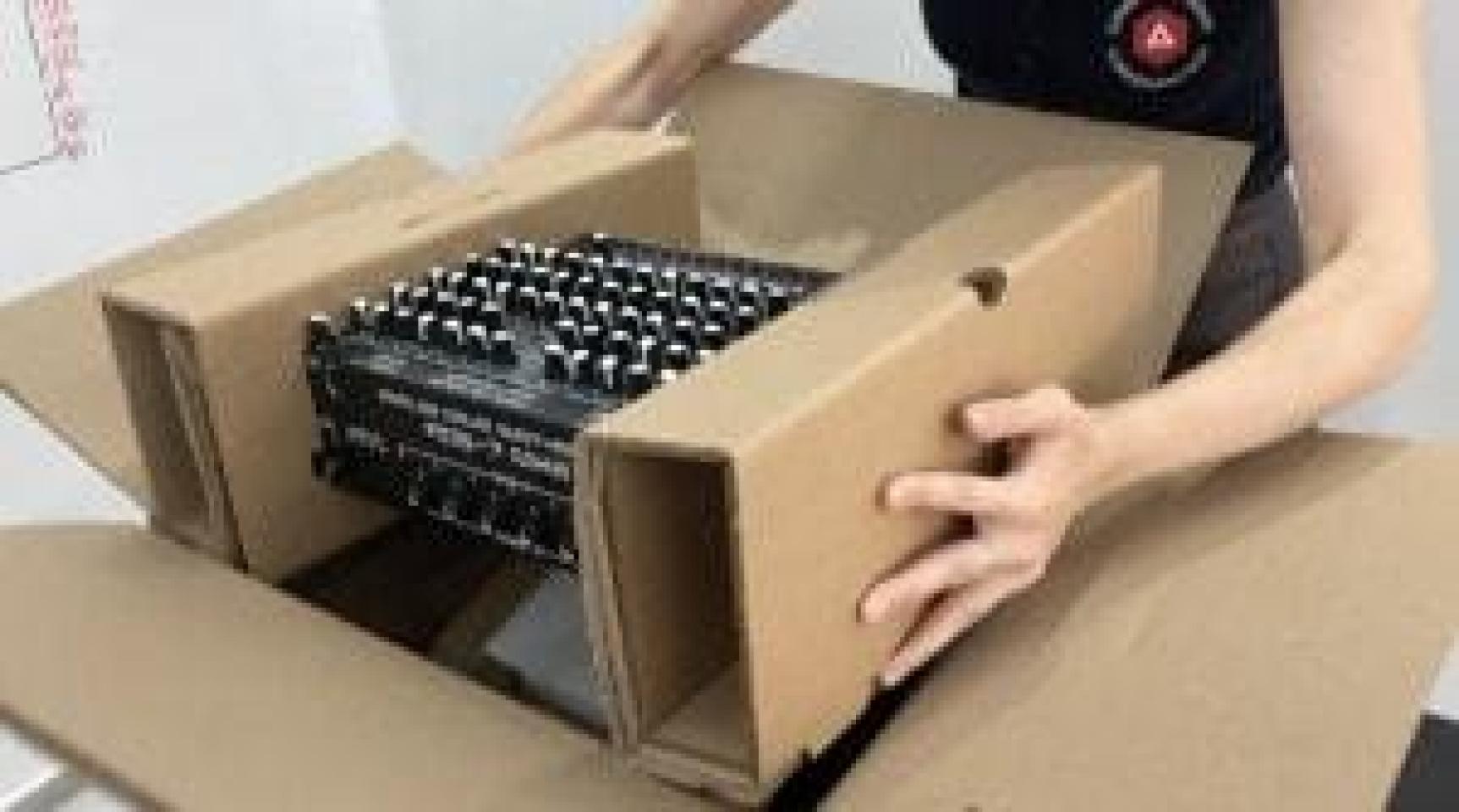

Для фиксации тяжелой и хрупкой установки мы создали два одинаковых фиксатора, которые собираются по тому же принципу оберточной упаковки с замками — складываются несколько раз по линиям биговки и скрепляются, образуя форму. В этих фиксаторах отверстия под прибор предусмотрены так, что кнопки прибора не касаются самих фиксаторов, а в отверстие вставляется только свободный край прибора. В фиксаторах так же есть отверстия для пальцев для удобного извлечения установки.

Хрупкая музыкальная установка надежно упакована, заказчик самостоятельно в нашем офисе протестировал эффективность упаковочного решения. После нескольких серьезных падений с высоты прибор остался цел и невредим. Можно не беспокоится за целостность доставленного груза.
